工件装夹及注意事项-数控培训

一.工件摆放及坐标系建立注意：

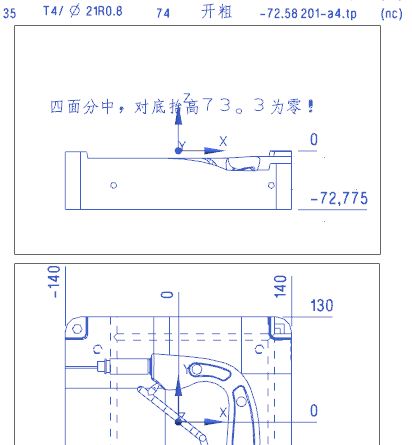

1）考虑加工安全性，加工坐标系尽量建立在工件最高点或以上，安全性较高。

2）以底面为基准时可以采取底抬方式。

3）圆形工件建在工件中心，工件摆放时应将较表基准朝向操作者，便于操作工较表。

4）工件摆放一般将长边平行于加工中心工作台X轴，因加工中心工作台的X轴较Y轴行程大，也方便现场装夹。

5）尽量使基准面朝向加工者（即加工基准角为BC或CD)

6)方便监控与操作的原则，在工件装夹牢固可靠的基准上，工件的放置应尽量方便操作者监控，便于较表碰数，利于排屑。

二.工件装夹方式的选择：

1）电磁吸盘，最常用的方式，优先选用。

2）工艺板装夹分为：圆孔型工艺板和T型槽 ，装夹面积小不能用吸盘或开粗容易开动的工件选用

3）虎钳装夹：斜顶，行位等小型工件选用

4）V型铁+虎钳组合装夹：圆形工件选用

5）弯板装夹：卧铣使用

6）压板装夹：常用于大型工件立铣修模
